振動篩篩板

篩板是振動篩分設備中用以完成篩分過程的重要工作部件，物料的各種特性，篩板的不同結構，材質及篩機的各種參數都對振動篩的篩分能力、效率、跑粗率及壽命產生一定影響，不同的物料，不同的場所應選用不同的篩板，以達到篩分的佳效果。

篩板應有足夠的強度、耐磨性、較高的開孔率和不易堵孔等性能。振動篩振動時，篩板上通過不同形狀和大小的物料，在振動力的作用下，不同粒度的物料被分離，達到分級目的。

常見的篩板形式按外形結構有：階梯形篩板（梳齒形篩板）、棒條篩板、條縫篩

不銹鋼篩板的優異抗腐蝕性能，抗酸、堿、鹽腐蝕，可適應油井的特殊要求，縫隙不會因腐蝕而逐漸變大。

振動篩篩板的孔型：長方孔、方孔、菱形孔、圓孔、六角形孔、十字孔、三角孔、長圓孔、長腰孔、梅花孔、魚鱗孔、圖案孔、五角星形孔、不規則孔、起鼓孔等。

振動篩篩板分類

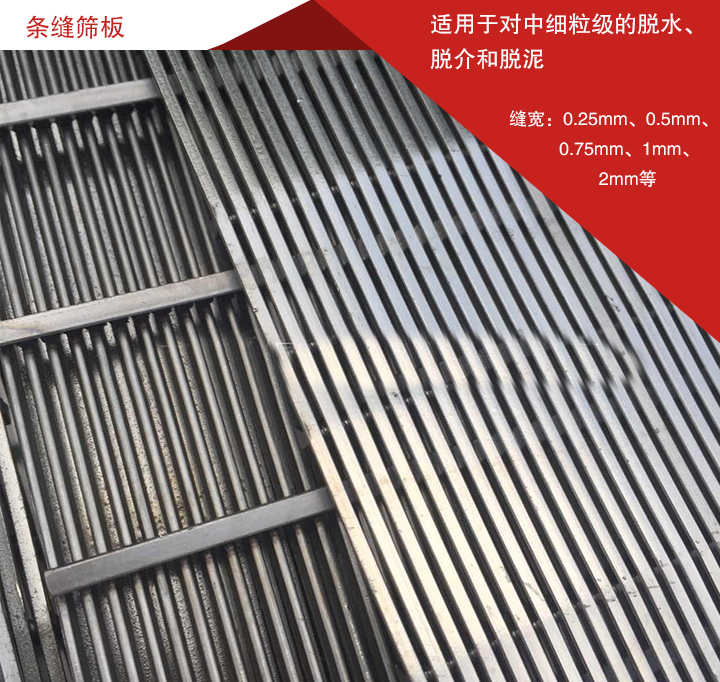

1、條縫篩板

條縫篩板用不銹鋼作篩條制成，有穿條式、焊接式和編織式三種結構型式。篩條斷面形狀為圓形，縫寬可為0.25mm、0.5mm、0.75mm、1mm、2mm等。適用于對中細粒級的脫水、脫介和脫泥作業。

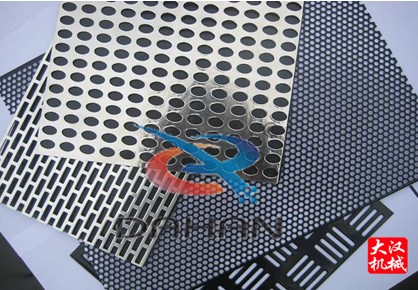

2、沖孔篩板

沖孔篩板一般是在厚5-12mm的鋼板上沖制出圓形、方形或長方形篩孔而成。與圓形或方形篩孔的篩板相比，長方形篩孔的篩面通常有效面積較大、質量輕、生產率較高，適于處理水分含量較高的物料，但篩分的分離精度較差。

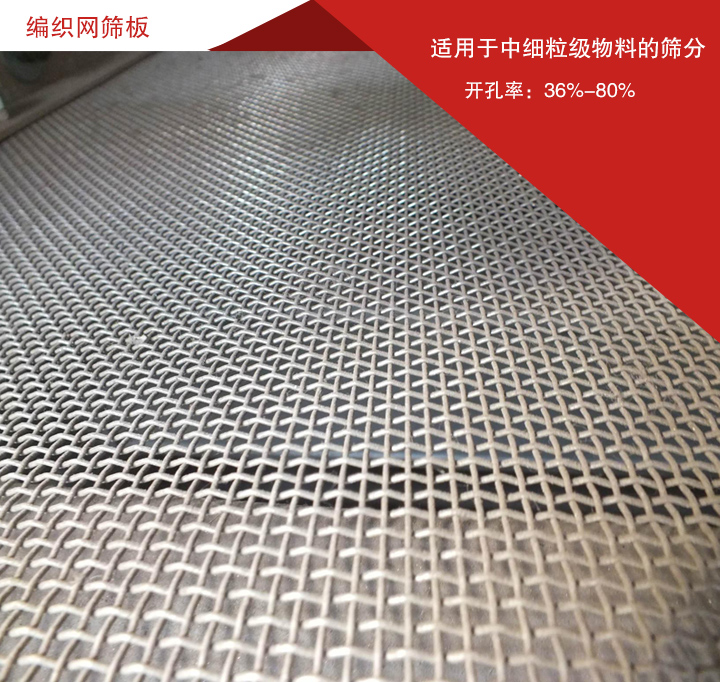

3、編織網篩板

編織網篩板是用壓有彎扣的金屬絲編織而成的，篩孔形狀為方形或長方形。其優點有：重量輕、開孔率高；而且在篩分過程中，由于金屬絲具有一定的彈性，而作高頻振動，使粘在鋼絲上的細粒物料脫落，從而提高篩分效率。適用于中細粒級物料的篩分。但是它的缺點是使用壽命較短。

編織網篩面分粗孔和細孔兩種。粗孔編織篩網的制造材料，有低碳結構鋼絲、彈簧鋼絲和不銹鋼絲等。篩孔尺寸一般為：4-125mm，鋼絲直徑為1.6-12.5mm。細孔編織網一般由低碳鋼、黃銅、錫、錫表銅和不銹鋼等材料，有專門的編織機編織而成。其開孔率為：36%-80%，篩孔尺寸為：0.03-16mm。適用的篩體角度為：18°-30°。

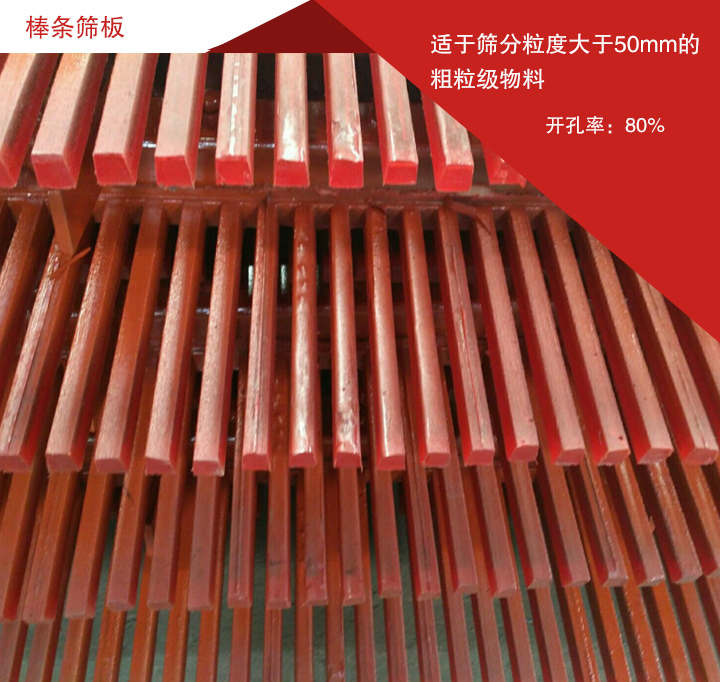

4、棒條篩板

棒條篩板是由一組平行排列的、具有一定斷面形狀的鋼棒組成。棒條平行排列，棒條之間的間隔即為篩孔尺寸。棒條篩面一般用于固定篩或重型振動篩，適于篩分粒度大于50mm的粗粒級物料。

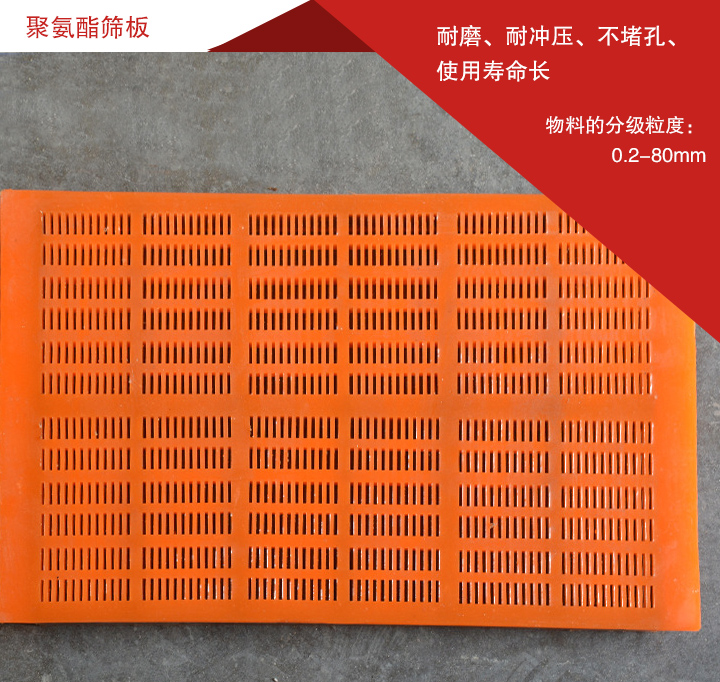

5、聚氨酯振動篩板：

聚氨酯篩板是一種高分子彈性篩板，它具有優異的耐磨、耐油、耐水解、耐菌、耐老化性能。該振動篩篩板不僅可大幅度減輕設備重量，降低設備成本，延長使用壽命，而且降低噪音，廣泛應用于礦山、冶金、煤碳、焦炭、洗煤、石油、化工等行業振動篩洗選分級作業。篩板孔的形狀有：梳齒、方孔、長孔、圓孔及條縫式等。物料的分級粒度：0.1-80mm。

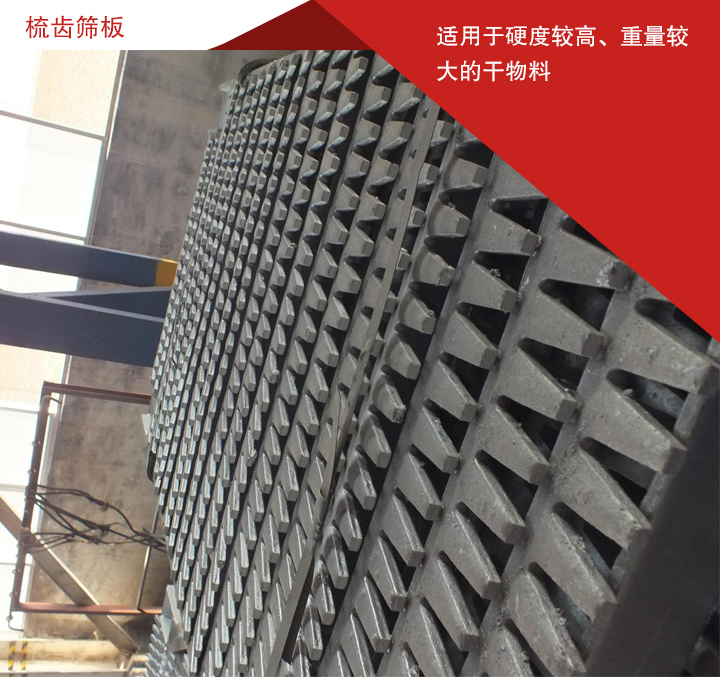

6、梳齒振動篩篩板

梳齒篩板具有不堵塞、篩分效率高的顯著特點，適用于煤炭、冶金、化工行業的燒結、熟料、焦炭以及各種生塊礦石等硬度較高、重量較大的干物料，該篩板根據選用材質不同，可以達到不同的使用壽命。根據材質不同可分為：新型耐磨合金篩板、高耐磨合金篩板、不銹鋼鑄造篩板、噴涂篩板、堆焊篩板、耐磨鑄鋼篩板、普通篩板。
